长连接网关技术专题(十三)：基于Netty的携程高性能网关异步改造实践

public interface Processor<T> {
    ProcessorType getType();

    int getOrder();

    boolean shouldProcess(RequestContext context);

    //对外统一封装为Maybe
    Maybe process(RequestContext context) throws Exception;
}

public abstract class AbstractProcessor implements Processor {
    //同步&无响应，继承此方法
    //场景：常规业务处理
    protected void processSync(RequestContext context) throws Exception {}

    //同步&有响应，继承此方法，健康检测
    //场景：健康检测、未通过校验时的静态响应
    protected T processSyncAndGetReponse(RequestContext context) throws Exception {
        process(context);
        return null;
    };

    //异步，继承此方法
    //场景：认证、鉴权等涉及远程调用的模块
    protected Maybe processAsync(RequestContext context) throws Exception
{
        T response = processSyncAndGetReponse(context);
        if (response == null) {
            return Maybe.empty();
        } else {
            return Maybe.just(response);
        }
    };

    @Override
    public Maybe process(RequestContext context) throws Exception {
        Maybe<T> maybe = processAsync(context);
        if (maybe instanceof ScalarCallable) {
            //标识同步方法，无需额外封装
            return maybe;
        } else {
            //统一加超时，默认忽略错误
            return maybe.timeout(getAsyncTimeout(context), TimeUnit.MILLISECONDS,
                    Schedulers.from(context.getEventloop()), timeoutFallback(context));
        }
    }

    protected long getAsyncTimeout(RequestContext context) {
        return 2000;
    }

    protected Maybe<T> timeoutFallback(RequestContext context) {
        return Maybe.empty();
    }

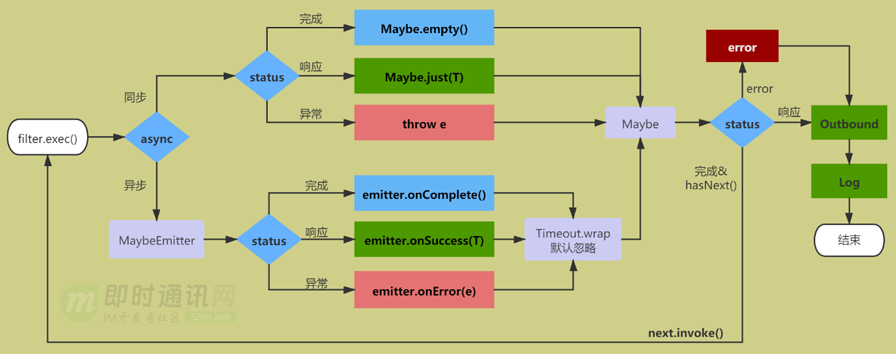

整体流程：

1）沿用责任链的设计，分为inbound、outbound、error、log四阶段；
2）各阶段由一或多个filter组成；
3）filter顺序执行，遇到异常则中断，inbound期间任意filter返回response也触发中断。

public class RxUtil{
      //组合某阶段（如Inbound）内的多个filter（即Callable<Maybe<T>>）
      public static  Maybe concat(Iterable
          Iterator
          while (sources.hasNext()) {
              Maybe<T> maybe;
              try {
                  maybe = sources.next().call();
              } catch (Exception e) {
                  return Maybe.error(e);
              }
              if (maybe != null) {
                  if (maybe instanceof ScalarCallable) {
                      //同步方法
                      T response = ((ScalarCallable<T>)maybe).call();
                      if (response != null) {
                          //有response，中断
                          return maybe;
                      }
                  } else {
                      //异步方法
                      if (sources.hasNext()) {
                          //将sources传入回调，后续filter重复此逻辑
                          return new ConcattedMaybe(maybe, sources);
                      } else {
                          return maybe;
                      }
                  }
              }
          }
          return Maybe.empty();
      }
  }

public class ProcessEngine{
      //各个阶段，增加默认超时与错误处理
    private void process(RequestContext context) {
          List<Callable<Maybe<Response>>> inboundTask = get(ProcessorType.INBOUND, context);
          List<Callable<Maybe<Void>>> outboundTask = get(ProcessorType.OUTBOUND, context);
          List<Callable<Maybe<Response>>> errorTask = get(ProcessorType.ERROR, context);
          List<Callable<Maybe<Void>>> logTask = get(ProcessorType.LOG, context);

         RxUtil.concat(inboundTask) //inbound阶段
              .toSingle() //获取response
              .flatMapMaybe(response -> {
                  context.setOriginResponse(response);
                  return RxUtil.concat(outboundTask);
              }) //进入outbound
              .onErrorResumeNext(e -> {
                  context.setThrowable(e);
                  return RxUtil.concat(errorTask).flatMap(response -> {
                      context.resetResponse(response);
                      return RxUtil.concat(outboundTask);
                  });
              }) //异常则进入error，并重新进入outbound
              .flatMap(response -> RxUtil.concat(logTask)) //日志阶段
              .timeout(asyncTimeout.get(), TimeUnit.MILLISECONDS, Schedulers.from(context.getEventloop()),
                      Maybe.error(new ServerException(500, "Async-Timeout-Processing"))
              ) //全局兜底超时
              .subscribe( //释放资源
                      unused -> {
                          logger.error("this should not happen, " + context);
                          context.release();
                      },
                      e -> {
                          logger.error("this should not happen, " + context, e);
                          context.release();
                      },
                      () -> context.release()
              );
      }
  }

6、高性能网关核心设计2：流式转发&单线程

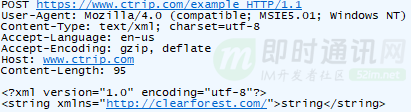

以HTTP为例，报文可划分为initial line/header/body三个组成部分：

在携程，网关层业务不涉及body。因为无需全量存，所以解析完header后可直接进入业务流程。

于此同时，如果接收到body部分：

1）若已向upstream转发请求，则直接转发；
2）否则需要将其暂存，待业务流程处理完毕，同initial line/header一并发送；
3）对upstream端响应的处理方式亦然。

对比完整解析HTTP报文的方式，这样处理：

1）更早进入业务流程，意味着upstream更早接收到请求，能有效降低网关这层引入的延迟；
2）body生命周期被压缩，可降低网关自身的内存开销。

虽说提升了性能，但流式的方式也极大提升了整个流程的复杂度

非流式场景下，Netty Server端编解码、入向业务逻辑、Netty Cerver端编解码、出向业务逻辑，各子流程相互独立，各自处理完整的HTTP对象。

采取流式后，请求则可能同时处于多流程内，引入的困难可归纳为以下三点：

1）线程安全问题：不同流程若采用不同线程，会涉及上下文的并发修改；
2）多阶段联动：比如Netty Server请求接收一半遇到了连接中断，此时已经连上了upstream，那么upstream侧的协议栈是走不完的，也必须随之关闭连接；
3）边缘场景处理：比如upstream在请求未完整发送情况下返回了404/413，是选择继续发送、走完协议栈、让连接能够复用，还是选择提前终止流程，节约资源，但同时放弃连接？再比如，upstream已收到请求但未响应，此时Netty Server突然断开，Netty Client是否也要随之断开？等等。

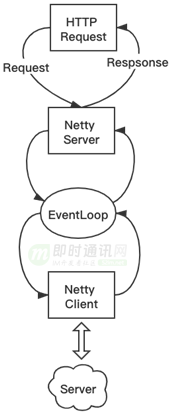

针对这些场景，我们采用了单线程的方式，核心设计：

1）上线文绑定Eventloop，Netty Server/业务流程/Netty Client在同个eventloop执行；
2）异步filter如因IO库的关系，必须使用独立线程池，那在后置处理上必须切回；
3）流程内资源做必要的线程隔离（如连接池）。

采用单线程的好处：

1）杜绝了并发问题，在多阶段联动、边缘场景问题处理时，整个系统也处于确定的状态下，有效降低了开发难度与风险；
2）减少线程切换，一定程度上也能够提升性能。

与之相对的，因为worker线程数较少（一般等于CPU核数），eventloop内必须完全杜绝IO操作，否则将对系统吞吐造成毁灭性打击。

7、高性能网关核心设计3：其他优化

内部变量懒加载：针对请求的cookie/query等字段，如无必要，不提前进行字符串解析

堆外内存&零拷贝：结合前文流式转发的设计，进一步降低系统内存开销

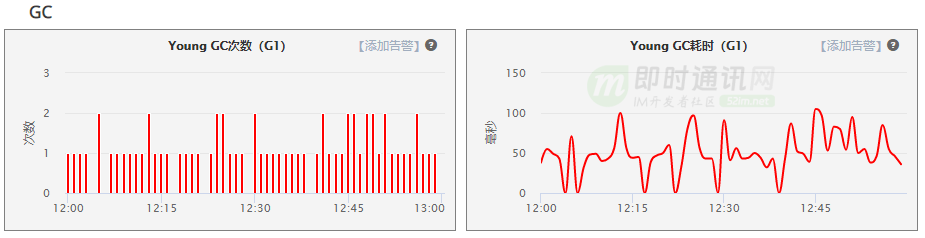

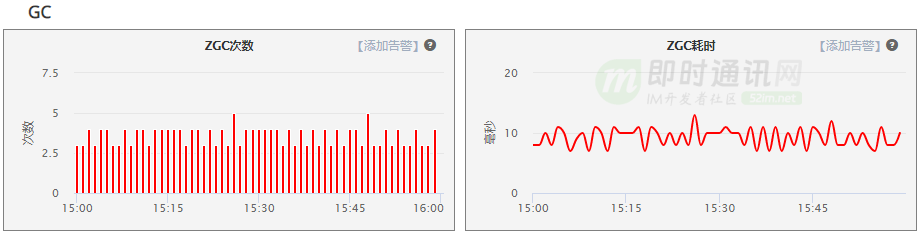

ZGC：项目因TLSv1.3而引入了JDK11（JDK8支持相对较晚，8u261版本，2020.7.14），自然也对新一代的GC算法进行了尝试，实际表现也确实不负盛名。除CPU占用有少量提升，整体GC耗时下降非常明显。

定制的HTTP编解码：HTTP的悠久历史，加之协议自身的开放性，催生了许多“坏实践”，轻则影响成功率，重则威胁网站安全，举两个例子：

流量治理：诸如请求体过大（413）、uri过长（414）、非ASCII字符（400）等问题，一般WebServer会选择直接拒绝并返回对应状态码。由于直接跳过了业务流程，这类问题在统计、服务定为、排障上都会比较麻烦。扩展编解码，让问题请求也能够走完路由流程，可以帮助解决非标流量的治理问题。

请求过滤：如request smuggling（Netty 4.1.61.Final修复，2021.3.30发布）。扩展编解码，增加自定义的校验逻辑，让安全补丁能够更快落地。

8、网关业务形态

作为独立、统一的入向流量收口点，网关对公司的价值主要体现在三方面：

1）解耦不同网络环境：典型场景包括内网&外网、生产环境&办公区、IDC内部不同安全域、专线等；
2）天然的公共业务切面：包括安全&认证&反爬、路由&灰度、限流&熔断&降级、监控&告警&排障等；
3）高效、灵活的流量控制。

这里展开讲几个细分场景。

私有协议：

1）在收口的客户端（APP），由框架层拦截用户发起的HTTP请求，通过私有协议（SOTP）的方式发往服务端；
2）选址方面：①通过服务端下发IP，杜绝DNS劫持；②连接预热；③自定义的选址策略，可依据网络质量、环境等自行切换；
3）交互方式上：①更加轻量的协议体；②统一加密&压缩&多路复用；③协议在入口处由网关统一转换，对业务透明。

链路优化：核心是引入接入层，让远距离用户就近访问，缓解握手开销过大的问题。同时，因为接入层与IDC是可控的两端，网络链路选择、协议交互模式上都有更大的优化空间。

异地多活：区别于按比例分配、就近访问策略等，异地多活模式下，网关（接入层）需按照业务维度的shardingKey进行分流（如userId），防止底层数据冲突。

9、网关治理概述

下图总结了线上网关的工作状态：

横向对应我们的业务流程：不同渠道（APP、H5、小程序、供应商）、不同协议（HTTP、SOTP）的流量经由负载均衡打到网关，经过系列业务逻辑的处理，最终转发至后端服务。经历了第二章的改造后，横向业务在性能、稳定性上都得到了较好的提升。

另一方面：由于多渠道/协议的存在，线上网关按业务划分，进行了独立集群的部署。业务差异（路由数据、功能模块）早期通过独立代码分支管理，随着分支数的增加，整体的运维复杂度越来越高。系统设计中，复杂度往往也意味着风险。如何对多协议、多角色的网关实施统一治理，如何以较低的成本，快速为新业务搭建定制化网关，成为了我们后一阶段的工作重心。

解决方案也比较直观地在图中画了出来：

1）是协议上兼容处理，让线上代码跑在一套框架下；
2）是引入控制面，对线上网关的差异特性进行统一管理。

10、网关治理能力1：多协议兼

协议兼容的做法并不新鲜，整体可以参考Tomcat对HTTP/1.0、HTTP/1.1、HTTP/2.0的抽象。HTTP自身虽然在各个版本内新增了大量feature，但我们在做业务开发时通常感知不到这些，核心在于HttpServletRequest接口的抽象。

在携程，网关面对的都是请求—响应模式的无状态协议，报文组成上也可以划分为元数据、扩展头、业务报文三部分，因此可以比较方便地进行类似的尝试。

对应工作可以用以下两点概括：

1）协议适配层：用于屏蔽不同协议的编解码、交互模式、对TCP连接的处理等；
2）定义通用中间模型与接口：业务面向中间模型与接口编程，更好地聚焦到协议对应的业务属性上去。

11、网关治理能力2：路由模块

路由模块是控制面的两个主要组成部分之一。

除了管理网关—服务间的映射关系，服务本身可以用以下模型概括：

{
      //匹配方式
      "type": "uri",

      //HTTP默认采用uri前缀匹配，内部通过树结构寻址；私有协议（SOTP）通过服务唯一标识定位。
      "value": "/hotel/order",
      "matcherType": "prefix",

      //标签与属性
      //用于portal端权限管理、切面逻辑运行（如按核心/非核心）等
      "tags": [
          "owner_admin",
          "org_framework",
          "appId_123456"
      ],
      "properties": {
          "core": "true"
      },

    //endpoint信息
      "routes": [{
          //condition用于二级路由，如按app版本划分、按query重分配等
          "condition": "true",
          "conditionParam": {},
          "zone": "PRO",

          //具体服务地址，权重用于灰度场景
          "targets": [{
              "url": "http://test.ctrip.com/hotel",
              "weight": 100
          }
        ]
      }]
  }

12、网关治理能力3：模块编排

模块编排是控制面的另一项核心部分。

我们在网关处理流程内预留了多个阶段（上图中用粉色标记）。除开熔断、限流、日志等通用功能，运行时不同网关所需执行的业务功能由控制面统一下发。功能本身在网关内部有独立的代码模块，控制面额外定义了功能对应的执行条件、参数、灰度比例、错误处理方式等。这种编排方式也在侧面保证了模块间的解耦。

{
      //模块名称，对应网关内部某个具体模块
      "name": "addResponseHeader",

      //执行阶段
      "stage": "PRE_RESPONSE",

      //执行顺序
      "ruleOrder": 0,

      //灰度比例
      "grayRatio": 100,

      //执行条件
      "condition": "true",
      "conditionParam": {},

      //执行参数
      //大量${}形式的内置模板，用于获取运行时数据
      "actionParam": {
        "connection": "keep-alive",
        "x-service-call": "${request.func.remoteCost}",
        "Access-Control-Expose-Headers": "x-service-call",
        "x-gate-root-id": "${func.catRootMessageId}"
      },

      //异常处理方式，可以抛出或忽略
      "exceptionHandle": "return"
   }
